سنبه ماتریس چیست؟ راهنمای کامل خرید، قیمت و کاربرد در صنعت پرس‌کاری

به گزارش بازار، سنبه ماتریس (Punch & Die) یک جفت ابزار دقیق صنعتی است که در پرس‌های هیدرولیک و مکانیکی برای برش، شکل‌دهی، سوراخ‌کاری و فرم‌دهی فلزات و مواد غیرفلزی به‌کار می‌رود. سنبه (Punch) قطعه نری است که نیرو را اعمال می‌کند و ماتریس (Die) قطعه مادگی است که شکل نهایی قطعه را تعیین می‌کند. این دو با هم یک قالب سنبه ماتریس را تشکیل می‌دهند.

اگر به دنبال خرید سنبه ماتریس یا اطلاع از قیمت قالب سنبه ماتریس هستید، در بخش‌های پایین‌تر این مقاله به‌طور کامل توضیح داده شده است.

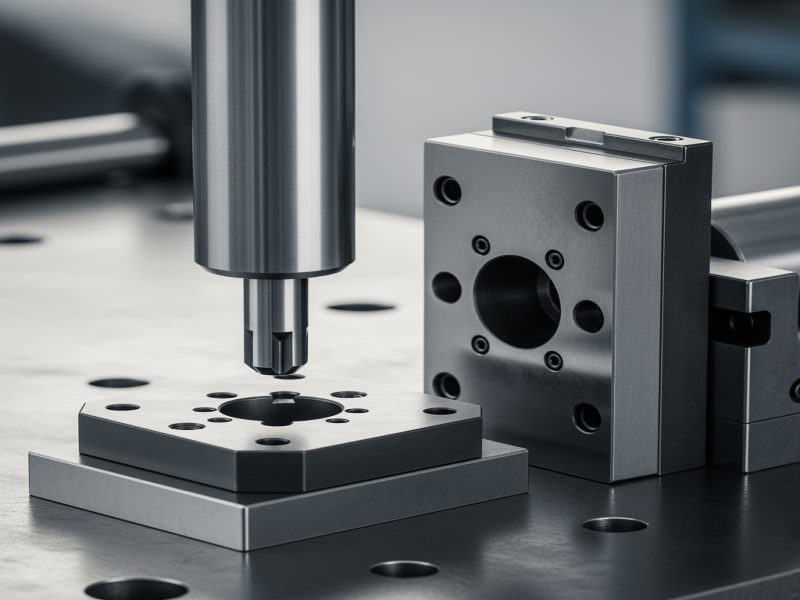

سنبه ماتریس چیست؟ تعریف دقیق و تخصصی

در صنعت قالب‌سازی و پرس‌کاری، سنبه ماتریس به مجموعه‌ای از ابزارهای دقیق گفته می‌شود که با همکاری یکدیگر عملیات‌های مختلف شکل‌دهی فلز را انجام می‌دهند.

اجزای اصلی قالب سنبه ماتریس

تفاوت سنبه و ماتریس

• سنبه: قطعه متحرک که به رام پرس متصل است و حرکت رفت‌وبرگشتی دارد
• ماتریس: قطعه ثابت که روی میز پرس نصب می‌شود و شکل حفره آن، فرم نهایی قطعه را تعیین می‌کند
• کلیرانس (Clearance): فاصله بین سنبه و ماتریس که بسته به ضخامت و نوع ماده تنظیم می‌شود (معمولاً ۵ تا ۱۵ درصد ضخامت ورق)

انواع سنبه ماتریس و کاربردهای آن‌ها

۱. قالب برشی (Blanking & Piercing Die)

رایج‌ترین نوع قالب سنبه ماتریس است. در این نوع:

• Blanking: قطعه مفید از ورق جدا می‌شود
• Piercing: سوراخ روی قطعه ایجاد می‌شود
• Notching: بریدن گوشه‌های ورق

کاربرد: صنایع خودروسازی، لوازم خانگی، الکترونیک

۲. قالب خم‌کاری (Bending Die)

برای ایجاد زوایای مختلف روی ورق فلزی:

• V-Die: خم V شکل
• U-Die: خم U شکل
• Wipe Die: خم لبه‌ای

کاربرد: پروفیل‌سازی، ساخت شاسی و بدنه

۳. قالب کشش عمیق (Deep Drawing Die)

برای تبدیل ورق تخت به اشکال سه‌بعدی مانند فنجان، کاسه و مخزن:

• نیاز به Blank Holder برای جلوگیری از چروک‌خوردگی
• نسبت کشش (Drawing Ratio) باید کنترل شود

کاربرد: ساخت قوطی‌های فلزی، مخازن، پوسته موتور

۴. قالب ترکیبی (Compound & Progressive Die)

۵. قالب فرم‌دهی (Forming Die)

برای ایجاد اشکال پیچیده بدون برش کامل:

• Embossing: برجسته‌کاری
• Coining: سکه‌زنی و دقت ابعادی بالا
• Flanging: لبه‌زنی

مواد و متریال سنبه ماتریس

انتخاب جنس مناسب برای سنبه و ماتریس تأثیر مستقیم بر عمر قالب، کیفیت قطعه و هزینه تولید دارد.

جدول مقایسه مواد رایج

نکات انتخاب متریال

• برای ورق‌های نازک (زیر ۱ میلی‌متر): فولاد D۲ یا M۲
• برای ورق‌های ضخیم (بالای ۳ میلی‌متر): کاربید تنگستن یا H۱۳
• برای تیراژ پایین: فولاد O۱ یا A۲ (هزینه کمتر)
• برای تیراژ بالا: کاربید تنگستن (عمر بیشتر)

فرآیند ساخت سنبه ماتریس

مراحل ساخت قالب

۱. طراحی و مهندسی

• آنالیز قطعه کار و تعیین عملیات لازم
• طراحی با نرم‌افزارهای CAD/CAM (CATIA, SolidWorks, AutoCAD)
• شبیه‌سازی با نرم‌افزار Autoform یا Dynaform

۲. انتخاب مواد و تهیه خام

• خرید فولاد ابزار با گواهی آنالیز شیمیایی
• بررسی عیوب با آزمون اولتراسونیک

۳. ماشین‌کاری

• فرزکاری CNC برای شکل اولیه
• EDM (تخلیه الکتریکی) برای حفره‌های دقیق
• سنگ‌زنی دقیق برای تلرانس‌های ظریف

۴. عملیات حرارتی

• سخت‌کاری (Hardening) در دمای ۱۰۰۰-۱۰۵۰°C
• برگشت‌دهی (Tempering) برای کاهش تردی
• سختی نهایی: ۵۸-۶۲ HRC

۵. پرداخت و تکمیل

• سنگ‌زنی نهایی (Surface Grinding)
• پولیش‌کاری برای کاهش اصطکاک
• پوشش‌دهی (TiN, TiCN) برای افزایش عمر

۶. مونتاژ و تنظیم

• مونتاژ اجزا روی پایه قالب
• تنظیم کلیرانس و بررسی تراز
• تست اولیه با ورق نرم

قیمت سنبه ماتریس: عوامل تأثیرگذار و محدوده قیمتی

عوامل تعیین‌کننده قیمت قالب سنبه ماتریس

۱. پیچیدگی طراحی

• قالب‌های ساده (برش مستقیم): هزینه پایین‌تر
• قالب‌های پیشرونده (Progressive): هزینه بالاتر
• قالب‌های ترکیبی چندمرحله‌ای: گران‌ترین نوع

۲. جنس مواد

• فولاد D۲: هزینه متوسط
• کاربید تنگستن: ۳ تا ۵ برابر گران‌تر از فولاد
• پوشش‌های سطحی (TiN): ۱۰-۲۰ درصد افزایش هزینه

۳. ابعاد و تیراژ

• قالب‌های کوچک (زیر ۲۰۰×۲۰۰ mm): هزینه کمتر
• قالب‌های بزرگ (بالای ۵۰۰×۵۰۰ mm): هزینه بیشتر

۴. دقت و تلرانس

• تلرانس استاندارد (±۰.۱ mm): هزینه معمول
• تلرانس دقیق (±۰.۰۱ mm): ۳۰-۵۰ درصد گران‌تر

جدول محدوده قیمت قالب سنبه ماتریس (۱۴۰۵)

توجه: قیمت‌ها بسته به نوسانات ارز، جنس مواد و سازنده متفاوت است. برای دریافت قیمت دقیق میبایست تلفنی استعلام بگیرید.

فروش سنبه ماتریس: راهنمای خرید هوشمند

معیارهای انتخاب سازنده قالب

۱. تجربه و سابقه

• حداقل ۵ سال سابقه در ساخت قالب مشابه
• نمونه‌کارهای مستند و قابل بررسی
• مشتریان مرجع در صنعت مربوطه

۲. تجهیزات ماشین‌کاری

• دستگاه‌های CNC با دقت بالا
• EDM Wire و Sinker
• دستگاه سنگ‌زنی دقیق (Surface Grinder)
• CMM برای اندازه‌گیری دقیق

۳. کنترل کیفیت

• گواهینامه ISO ۹۰۰۱
• آزمون‌های متریال (سختی‌سنجی، آنالیز شیمیایی)
• گزارش بازرسی ابعادی

۴. ضمانت و خدمات پس از فروش

• ضمانت تعداد ضربه (مثلاً ۵۰۰,۰۰۰ ضربه)
• خدمات تعمیر و تیزکاری
• پشتیبانی فنی

نکات مهم هنگام سفارش قالب

• نقشه فنی کامل با تلرانس‌های مشخص ارائه دهید
• جنس ورق و ضخامت آن را دقیقاً اعلام کنید
• تیراژ تولید را مشخص کنید (تأثیر مستقیم بر انتخاب متریال)
• نوع پرس (هیدرولیک/مکانیکی) و ظرفیت آن را اعلام کنید
• زمان تحویل را در قرارداد مکتوب کنید

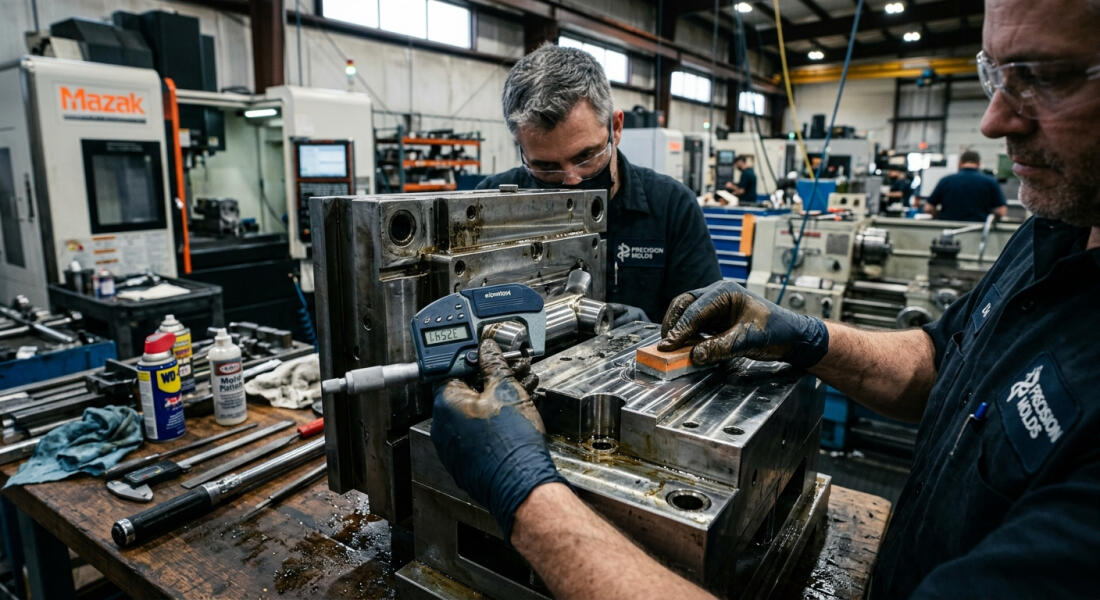

نگهداری و تعمیر قالب سنبه ماتریس

برنامه نگهداری پیشگیرانه (PM)

علائم نیاز به تعمیر

• پلیسه زیاد روی قطعه: نشانه سایش یا افزایش کلیرانس
• ترک در لبه برش: نشانه تردی یا ضربه بیش از حد
• چروک در قطعه کشش: نشانه مشکل در Blank Holder
• ابعاد خارج از تلرانس: نشانه سایش یا تغییر شکل قالب

روش‌های تیزکاری سنبه و ماتریس

سنگ‌زنی سطحی (Surface Grinding):

• رایج‌ترین روش برای تیزکاری
• حداکثر ۰.۰۵ تا ۰.۱ mm در هر بار سنگ‌زنی
• پس از هر بار سنگ‌زنی، ارتفاع قالب تنظیم شود

مقایسه سنبه ماتریس ایرانی و خارجی

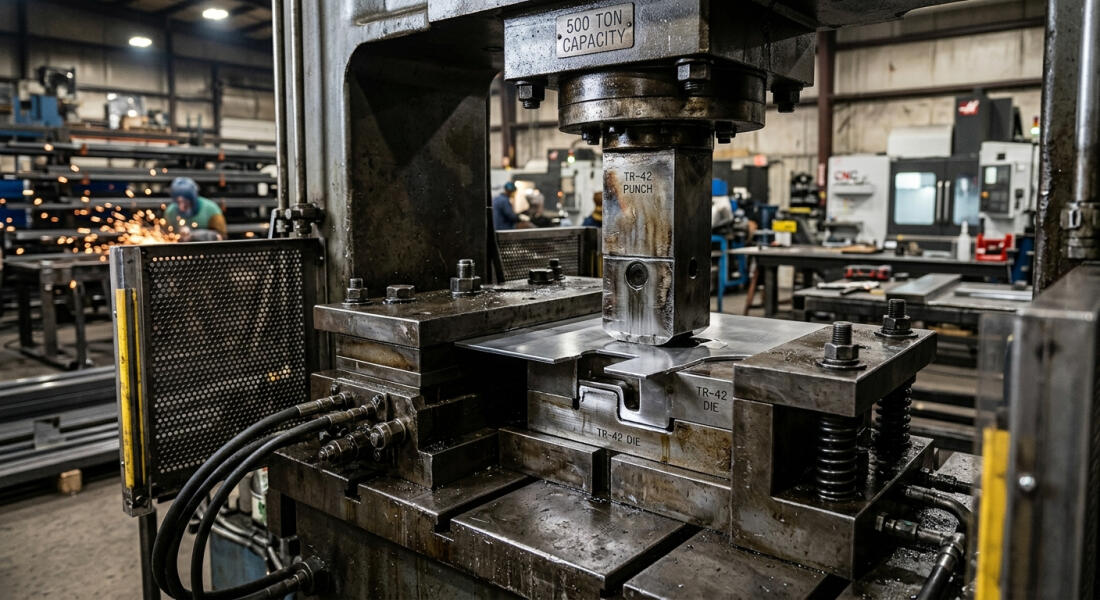

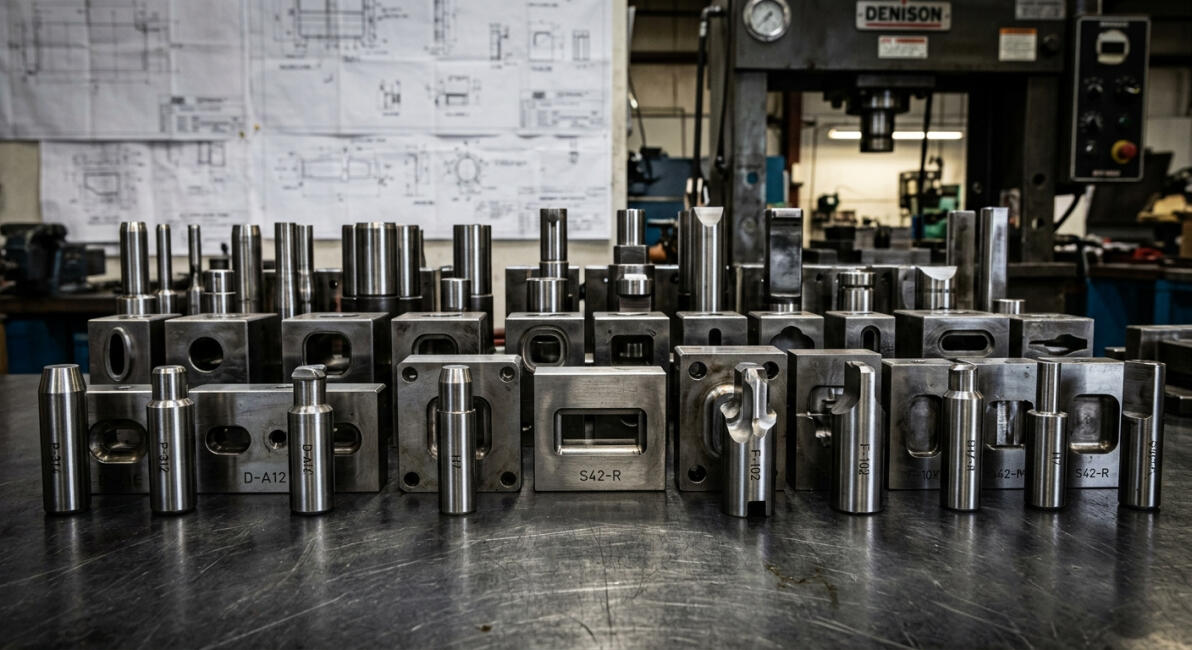

کاربردهای صنعتی سنبه ماتریس

خودروسازی: ساخت بدنه، شاسی، براکت‌ها، قطعات موتور

لوازم خانگی: پوسته یخچال، ماشین لباسشویی، اجاق گاز

الکترونیک: ترمینال‌های برق، کانکتورها، هیت‌سینک

ساختمان: پروفیل‌های فلزی، اتصالات، نرده

بسته‌بندی: قوطی‌های فلزی، درب‌های آلومینیومی

پزشکی: ابزارهای جراحی، ایمپلنت‌های فلزی

سوالات متداول (FAQ)

سنبه ماتریس چیست و چه کاربردی دارد؟

سنبه ماتریس یک جفت ابزار صنعتی دقیق است که در پرس‌کاری برای برش، خم، کشش و شکل‌دهی فلزات استفاده می‌شود. سنبه قطعه نری متحرک و ماتریس قطعه مادگی ثابت است.

تفاوت قالب سنبه ماتریس با قالب تزریق چیست؟

قالب سنبه ماتریس برای شکل‌دهی فلزات (ورق‌کاری) استفاده می‌شود، در حالی که قالب تزریق برای پلاستیک‌ها به‌کار می‌رود. فرآیند، دما، فشار و مواد این دو کاملاً متفاوت است.

عمر مفید یک قالب سنبه ماتریس چقدر است؟

بسته به جنس قالب و نوع عملیات:

• فولاد D۲: ۵۰۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ ضربه
• کاربید تنگستن: ۵,۰۰۰,۰۰۰ تا ۱۰,۰۰۰,۰۰۰ ضربه
• با نگهداری صحیح عمر قالب تا ۳۰ درصد افزایش می‌یابد

چه نرم‌افزارهایی برای طراحی قالب سنبه ماتریس استفاده می‌شود؟

• SolidWorks با پلاگین SolidWorks Die Design
• CATIA برای قالب‌های پیچیده خودرویی
• AutoCAD برای نقشه‌کشی دوبعدی
• Autoform و Dynaform برای شبیه‌سازی فرآیند

کلیرانس مناسب بین سنبه و ماتریس چقدر است؟

کلیرانس استاندارد ۵ تا ۱۵ درصد ضخامت ورق است. برای ورق‌های نرم (آلومینیوم) کلیرانس کمتر و برای ورق‌های سخت (استنلس استیل) کلیرانس بیشتر توصیه می‌شود.

آیا می‌توان سنبه ماتریس فرسوده را تعمیر کرد؟

بله. تیزکاری با سنگ‌زنی دقیق، جوشکاری لیزری برای ترمیم لبه‌های شکسته، و پوشش‌دهی مجدد (TiN) از روش‌های رایج تعمیر هستند.

قیمت قالب سنبه ماتریس چقدر است؟

قیمت بسته به نوع، پیچیدگی و ابعاد قالب از ۵ میلیون تا چند صد میلیون تومان متغیر است. برای قیمت دقیق باید نقشه فنی قطعه ارائه شود.

چه تفاوتی بین قالب Progressive و Compound وجود دارد؟

• Progressive Die: قطعه در طول نوار ورق جابجا می‌شود و در هر ایستگاه یک عملیات انجام می‌شود (سرعت بالا)
• Compound Die: چند عملیات به‌طور همزمان در یک ضربه انجام می‌شود (دقت بالا)

جمع‌بندی

سنبه ماتریس ستون فقرات صنعت پرس‌کاری و قالب‌سازی است. انتخاب صحیح نوع قالب، متریال مناسب، طراحی دقیق و نگهداری منظم، سه عامل اصلی موفقیت در استفاده از این ابزارهای صنعتی هستند.

برای دستیابی به بهترین نتیجه:

• نیاز تولیدی خود را دقیق تعریف کنید
• با سازندگان معتبر و باتجربه کار کنید
• برنامه نگهداری پیشگیرانه را جدی بگیرید
• از مشاوره متخصصان قالب‌سازی بهره بگیرید
